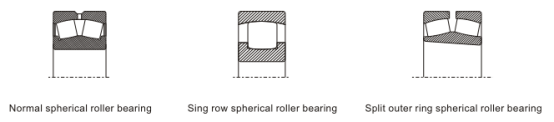

Soudečková ložiska jsou běžně nerozebíratelná dvouřadá radiální ložiska, standardně vyráběná v otevřeném provedení. Na přání může DHK navrhnout a vyrobit také jednořadá soudečková ložiska nebo soudečková ložiska s děleným vnějším kroužkem.

Soudečková ložiska DHK se v závislosti na velikosti a řadě vyrábějí v několika různých provedeních, různá provedení mají různé provedení soudečků a jsou osazena různými klecemi.

Ložiska v provedení C mají symetrická soudečková kladka a středové volné žebro jsou standardně osazena dvoudílnou lisovanou ocelovou klecí.

Ložiska v provedení MB mají středovou přírubu s asymetrickými válečky a dvoudílným pojezdem vnitřního kroužku a opracovanými masivními mosaznými klecemi. Toto provedení se standardně vyrábí pro velká soudečková ložiska. Taková ložiska mají vyšší rychlostní kapacitu.

Ložiska v provedení CA nemají středovou přírubu. Mají symetrické kulové válečky a jsou osazeny jednodílnou obrobenou masivní mosaznou klecí.

Ložiska v provedení MA mají volný středový vodicí kroužek. Mají symetrické válečky, jsou osazeny z jednoho kusu obrobenou a vnějším kroužkem posazeným masivní mosaznou klecí. Ložiska této konstrukce jsou určena zejména pro použití ve vibračních aplikacích.

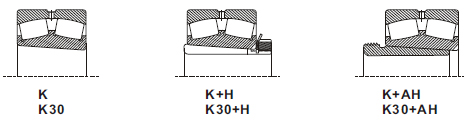

Soudečková ložiska se také často používají s kuželovými dírami (tj. kužel 1:12) a to přípona K nebo kuželová díra je 1:30, konkrétně přípona K30 pro řady 240 a 241 jako standard. Taková ložiska se velmi snadno montují. Možnost montáže těchto typů ložisek pomocí adaptéru (H) a stahovacích pouzder (AH) umožňuje montáž přímo na tažená nebo jemně soustružená sedla hřídele pro aplikace, kde není nutná vysoká přesnost chodu.

Mazací drážka a otvory Soudečková ložiska DHK s výjimkou řady 213... jsou standardně vyráběna s jednoduchým domazáváním, např. obvodová drážka a mazací otvory uvnitř

vnější kroužek. Tyto vlastnosti jsou označeny příponou W33.

Nesouosost

Pro kompenzaci nesouososti jsou optimální soudečková ložiska. Maximální přípustná nesouosost od jejich středové polohy ( ) závisí na konstrukci ložisek, sérii a skutečných provozních podmínkách. Následující hodnoty jsou maximálně přípustné.

Série ložisek	Maximální přípustná nesouosost
213	1
222	1.5
223	2
230	1.5
231	1.5
232	2.5
239	1.5
240	2
241	2.5

Soudečková ložiska DHK jsou standardně vyráběna s normální třídou přesnosti (PN). Hodnoty pro jednotlivé toleranční třídy jsou uvedeny v tabulkách v kapitole Údaje o ložiscích / tolerance strana 8.

Tolerance pro soudečková ložiska DHK (kromě kuželíkových ložisek)

Všechny rozměry jsou uvedeny v (mm):

Tolerance v (um):

Vnitřní prstenec

PN/(normální)

Nominální Průměr vrtání		Odchylka dmp	Variace Vdp Série			Variace Vdmp	Kuželová díra 1:12 Odchylka/ Variace
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Vnější kruh
PN/(normální)

Nominální Vnější průměr		Odchylka	Variace Vdp Série			Utěsněné ložisko	Variace	Radiální dojít
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 –11	14	11	8	16	8	20
50 80		0 –13	16	13	10	20	10	25
80 120		0 –15	19	19	11	26	11	35
120 150		0 –18	23	23	14	30	14	40
150 180		0 –25	31	31	19	38	19	45
180 250		0 –30	38	38	23		23	50
250 315		0 –35	44	44	26		26	60
315 400		0 –40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 –50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

Pro skupinu soudečkových ložisek s vnitřní vůlí je třeba rozlišovat mezi ložisky s válcovou nebo kuželovou dírou. Soudečková ložiska DHK se standardně vyrábějí pro každou příslušnou skupinu normálních vůlí CN. DHK může vyrábět i soudečková ložiska s větší radiální vůlí ( skupiny C3, C4 nebo C5) nebo i zmenšenou radiální vůli (skupina C2) na objednávku. Hodnoty jsou potvrzeny podle ISO5753. Podrobné hodnoty skupin radiálních vůlí jsou uvedeny v následujících tabulkách.

Radiální vnitřní vůle soudečkových ložisek DHK Soudečková ložiska s válcovou dírou

Průměr vrtání
>	<=	C2 min. max	CN min. max	C3 min. max	C4 min. max	C5 min. max
-- 24		10 20	20 35	35 45	45 60	60 75
24 30		15 25	25 40	40 55	55 75	75 95
30 40		15 30	30 45	45 60	60 80	80 100
40 50		20 35	35 55	55 75	75 100	100 125
50 65		20 40	40 65	65 90	90 120	120 150
65 80		30 50	50 80	80 110	110 145	145 180
80 100		35 60	60 100	100 135	135 180	180 225
100 120		40 75	75 120	120 160	160 210	210 260
120 140		50 95	95 145	145 190	190 240	240 300
140 160		60 110	110 170	170 220	220 280	280 350
160 180		65 120	120 180	180 240	240 310	310 390
180 200		70 130	130 200	200 260	260 340	340 430
200 225		80 140	140 220	220 290	290 380	380 470
225 250		90 150	150 240	240 320	320 420	420 520
250 280		100 170	170 260	260 350	350 460	460 570
280 315		110 190	190 280	280 370	370 500	500 630
315 355		120 200	200 310	310 410	410 550	500 690
355 400		130 220	220 340	340 450	450 600	600 750
400 450		140 240	240 370	370 500	500 660	660 820
450 500		140 260	260 410	410 550	550 720	720 900
500 560		150 280	280 440	440 600	600 780	780 1000
560 630		170 310	310 480	480 650	650 850	850 1100
630 710		190 350	350 530	530 700	700 920	920 1190
710 800		210 390	390 580	580 770	770 1010	1010 1300
800 900		230 430	430 650	650 860	860 1120	1120 1440
900 1000		260 480	480 710	710 930	930 1220	1220 1570
1000 1120		290 530	530 780	780 1020	1020 1330	1330 1770
1120 1250		320 580	580 860	860 1120	1120 1460	1460 1870
1250 1400		350 640	640 950	950 1240	1240 1620	1620 2060
1400 1600		400 720	720 1060	1060 1380	1380 1800	1800 2300
1600 1800		450 810	810 1180	1180 1550	1550 2000	2000 2550

Soudečková ložiska s kuželovou dírou

Průměr vrtání
>	<=	C2 min. max	CN min. max	C3 min. max	C4 min. max	C5 min. max
-- 24		15 25	25 35	35 45	45 60	60 75
24 30		20 30	30 40	40 55	55 75	75 95
30 40		25 35	35 50	50 65	65 85	85 105
40 50		30 45	45 60	60 80	80 100	100 130
50 65		40 55	55 75	75 95	95 120	120 160
65 80		50 70	70 95	95 120	120 150	150 200
80 100		55 80	80 110	110 140	140 180	180 230
100 120		65 100	100 135	135 170	170 220	220 280
120 140		80 120	120 160	160 200	200 260	260 330
140 160		90 130	130 180	180 230	230 300	300 380
160 180		100 140	140 200	200 260	260 340	340 430
180 200		110 160	160 220	220 290	290 370	370 470
200 225		120 180	180 250	250 320	320 410	410 520
225 250		140 200	200 270	270 350	350 450	450 570
250 280		150 220	220 300	300 390	390 490	490 620
280 315		170 240	240 330	330 430	430 540	540 680
315 355		170 270	270 360	360 470	470 590	590 740
355 400		210 300	300 400	400 520	520 650	650 820
400 450		230 330	330 440	440 570	570 720	720 910
450 500		260 370	370 490	490 630	630 790	790 1000
500 560		290 410	410 540	540 680	680 870	870 1100
560 630		320 460	460 600	600 760	760 980	980 1230
630 710		350 510	510 670	670 850	850 1090	1090 1360
710 800		390 570	570 750	750 960	960 1220	1220 1500
800 900		440 640	640 840	840 1070	1070 1370	1370 1690
900 1000		490 710	710 930	930 1190	1190 1520	1520 1860
1000 1120		530 770	770 1030	1030 1300	1300 1670	1670 2050
1120 1250		270 830	830 1120	1120 1420	1420 1830	1830 2250
1250 1400		620 910	910 1230	1230 1560	1560 2000	2000 2450
1400 1600		680 1000	1000 1350	1350 1720	1720 2200	2200 2700
1600 1800		750 1110	1110 1500	1500 1920	1920 2400	2400 2950

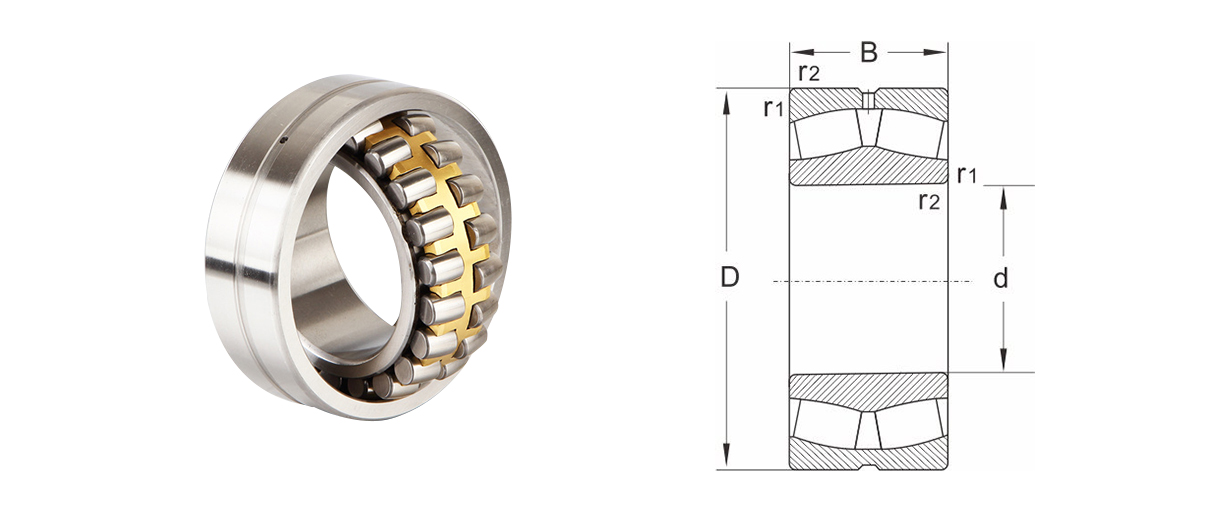

ModElka	Rozměry				Jmenovité zatížení		Extrémní rychlost		Faktor výpočtu				Hmotnost
ModElka	d	D	B	r1, r2 min	Dynamické zatížení	Statické zatížení	Vazelínové mazání	Mazání olejem	e	Y1	Y2	jo	[kg]
21304c	20	52	15	1.1	36.5	33.5	8500	10000	0.3	2.3	3.3	2	0.16
21305c	25	62	17	1.1	44	43	7000	9000	0.28	2.4	3.6	2.4	0.25
21306c	30	72	19	1.1	62	63	6000	7500	0.27	2.5	3.7	2.4	0.39
21307c	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21 307 ck	35	80	21	1.5	71	73.5	5300	6700	0.26	2.6	3.8	2.5	0.5
21308c	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21 308 CK	40	90	23	1.5	99	120	4500	6000	0.26	2.6	3.9	2.6	0.7
21309c	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21 309 CK	45	100	25	1.5	120	135	4000	5300	0.26	2.6	3.9	2.6	0.95
21310c	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21 310 CK	50	110	27	2	120	130	3600	4800	0.24	2.8	4.1	2.7	1.25
21311c	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21311ck	55	120	29	2	135	155	3200	4300	0.24	2.8	4.1	2.7	1.65
21312c	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
21 312 ck	60	130	31	2.1	150	180	3000	4000	0.24	2.9	4.3	2.8	1.95
22213c	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
22 213 ck	60	120	31	1.5	180	220	3000	4000	0.28	2.4	3.7	2.4	1.44
21313c	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21313ck	65	140	33	2.1	196	228	2800	3800	0.24	2.8	4.2	2.8	2.45
21314c	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21314ck	70	150	35	2.1	250	310	2600	3400	0.23	2.9	4.4	2.9	3.1
21315c	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21 315 ck	75	160	37	2.1	280	360	2400	3200	0.23	2.9	4.4	2.9	3.55
21316c	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21316ck	80	170	39	2.1	275	340	2200	3000	0.23	2.9	4.4	2.9	4.25
21317c	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21 317 ck	85	180	41	3	350	450	2200	2800	0.22	3	4.5	2.9	5.1
21318c	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21 318 ck	90	190	43	3	335	415	2200	2800	0.22	3	4.5	2.9	5.8
21319c	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
21319ck	95	200	45	3	360	450	2000	2600	0.22	3	4.5	3	7.43
