Dvouřadé vačkové kladky

Kategorie

Dvouřadé vačkové kladky

S protiprachovými krytkami na obou stranách
S kontaktními těsněními na obou stranách

Varianty designu
Klec
Tolerance
Vnitřní prověrka

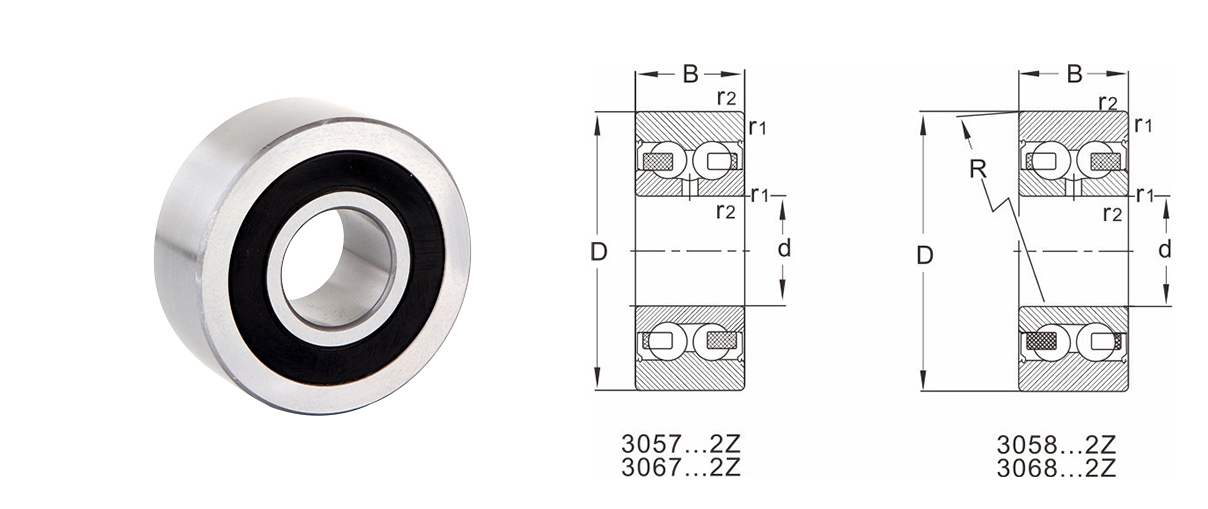

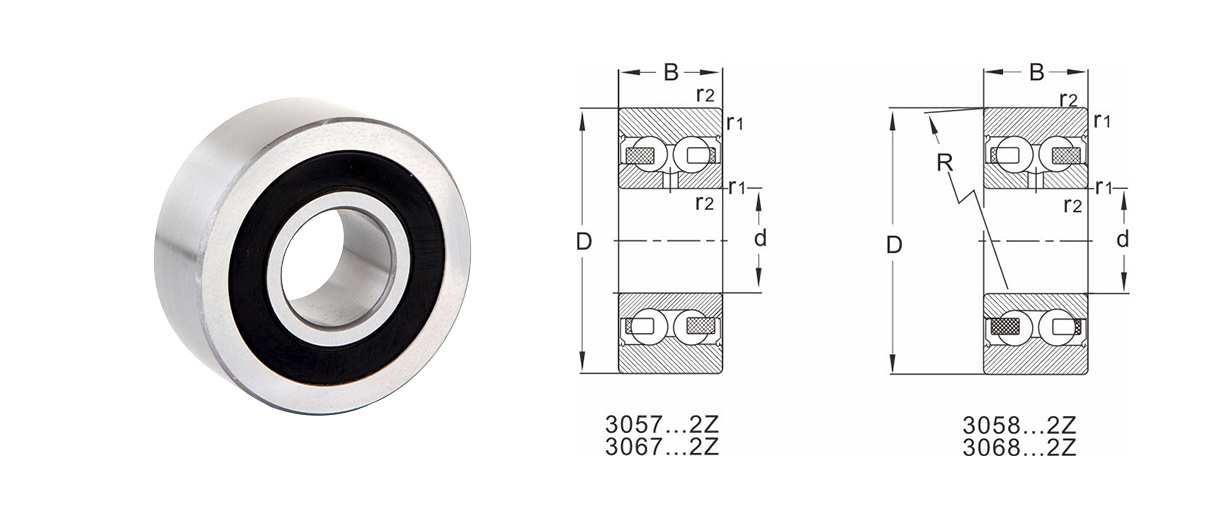

DHK dvouřadý kulový válec s úhlovým stykem má dva druhy, jeden je přímý průměr 3057... a 3067... série, další je vnější průměr obloukového povrchu 3058... a 3068... série, 3057... A 3058... Vnitřní design této řady je stejný jako u dvouřadých kuličkových ložisek s kosoúhlým stykem řady 32...; 3067... A 3068... Vnitřní design série je stejný jako u 33... série dvouřadých kuličkových ložisek s kosoúhlým stykem.

Kontaktní úhel dvouřadého válečku s kosoúhlým stykem kuličkového ložiska DHK je 25° a poloměr vnějšího průměru válečku s kruhovým obloukem je R=400 mm.

Většina těchto ložisek jsou prachotěsné kryty na obou stranách (přípona.2z) a kontaktní těsnící kroužky na obou stranách (přípona.2RSR).
DHK dvouřadý kuličkový váleček s úhlovým stykem je vyroben z plastové klece.

DHK dvouřadý kulový válec s úhlovým stykem používá běžnou toleranci, pro kruhový povrch vnější průměr tolerance průměru válce je dvojnásobek standardní hodnoty.

Tolerance pro dvouřadá kuličková ložiska s kosoúhlým stykem DHK (kromě kuželíkových ložisek)

Všechny rozměry jsou uvedeny v (mm):

Tolerance v (um):

Vnitřní prstenec

PN/(normální)

Nominální Průměr vrtání		Odchylka dmp	Variace Vdp Série			Variace Vdmp	Kuželová díra 1:12 Odchylka/ Variace
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Vnitřní prstenec

PN/(normální)

Nominální Vnější průměr		Odchylka	Variace Vdp Série			Utěsněné ložisko	Variace	Radiální dojít
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 –11	14	11	8	16	8	20
50 80		0 –13	16	13	10	20	10	25
80 120		0 –15	19	19	11	26	11	35
120 150		0 –18	23	23	14	30	14	40
150 180		0 –25	31	31	19	38	19	45
180 250		0 –30	38	38	23		23	50
250 315		0 –35	44	44	26		26	60
315 400		0 –40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 –50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

DHK Dvouřadý váleček kuličkového ložiska s kosoúhlým stykem se společnou vůlí (CN)

DHK může na vyžádání poskytnout další skupiny válců.

Axiální skupiny s vnitřní vůlí dvouřadých kuličkových ložisek s kosoúhlým stykem DHK

Průměr vrtání (mm)		C2 (um)	CN(um)	C3 (um)		C4 (um)
＞	<=
-- 10		1 11	5 21	12 28		25 45
10 18		1 12	6 23	13 31		27 47
18 24		2 14	7 25	16 34		28 47
24 30		2 15	8 27	18 37		30 50
30 40		2 16	9 29	21 40		33 54
40 50		2 18	11 33	23 44		36 58
50 65		3 22	13 36	26 48		40 63
65 80		3 24	15 40	30 54		46 71
80 100		3 26	18 48	35 63		55 83
100 120		4 30	22 53	42 73		65 96
120 140		4 34	25 59		48 82	74 108

Modelka		Rozměry						Hodnocení rychlosti [ot./min]	Jmenovité zatížení				Maximální povolené zatížení		Hmotnost
Modelka		Rozměry						Hodnocení rychlosti [ot./min]	Při práci s ložisky		Při práci s válečky		Maximální povolené zatížení
Válcový vnější průměr	Kulový vnější průměr	D	d	B	R	r1, r2 min		min -1	Dynamické zatížení	Statické zatížení	Dynamické zatížení	Statické zatížení	Dynamické zatížení	Statické zatížení
305700,2Z	305800,2Z	32	10	14	400	0.6	32	13000	7.8	4.5	7.4	4.1	9	12.9	0.062
305700,2RSR	305800,2RSR	32	10	14	400	0.6	32	8500	7.8	4.5	7.4	4.1	9	12.9	0.062
305701.2Z	305801.2Z	35	12	15.9	400	0.6	35	11000	10.6	5.9	10	5.2	8.3	12	0.078
305701.2RSR	305801.2RSR	35	12	15.9	400	0.6	35	7300	10.6	5.9	10	5.2	8.3	12	0.078
305702.2Z	305802.2Z	40	15	15.9	400	0.6	40	10000	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305702.2RSR	305802.2RSR	40	15	15.9	400	0.6	40	6500	11.9	7.1	11.1	6.4	12.2	17.6	0.1
305703.2Z	305803.2Z	47	17	17.5	400	0.6	47	9000	14.6	9	13.8	8.3	19.3	27.5	0.16
305703.2RSR	305803.2RSR	47	17	17.5	400	0.6	47	6000	14.6	9	13.8	8.3	19.3	27.5	0.16
306702.2Z	306802.2Z	47	15	19	400	1.0	47	10000	17.7	10.3	14.6	9.2	12.5	18.4	0.15
306702.2RSR	306802.2RSR	47	15	19	400	1.0	47	6500	17.7	10.3	14.6	9.2	12.5	18.4	0.15
305704.2Z	305804.2Z	52	20	20.6	400	1	52	8000	19.5	12.5	18.2	11	17	18.4	0.15
305704.2RSR	305804.2RSR	52	20	20.6	400	1	52	5300	19.5	12.5	18.2	11	17	18.4	0.15
306703.2Z	306803.2Z	52	17	22.2	400	1.0	52	9500	21.1	12.5	17.2	11	15.5	22.2	0.2
306703.2RSR	306803.2RSR	52	17	22.2	400	1.0	52	6300	21.1	12.5	17.2	11	15.5	22.2	0.2
305705.2Z	305805.2Z	62	25	20.6	400	1	62	7000	21.2	14.6	19.9	13.4	30.5	44	0.32
305705.2RSR	305805.2RSR	62	25	20.6	400	1	62	4500	21.2	14.6	19.9	13.4	30.5	44	0.32
306704.2Z	306804.2Z	62	20	22.2	400	1.1	62	9000	24.5	15.8	21.1	14.5	27	29	0.34
306704.2RSR	306804.2RSR	62	20	22.2	400	1.1	62	6000	24.5	15.8	21.1	14.5	27	29	0.34
305706.2Z	305806.2Z	72	30	23.8	400	1	72	6000	29.6	21.2	27.6	18.6	34	49	0.49
305706.2RSR	305806.2RSR	72	30	23.8	400	1	72	4000	29.6	21.2	27.6	18.6	34	49	0.49
306705.2Z	306805.2Z	72	25	25.4	400	1.1	72	7900	32.5	21.6	27.5	19.5	34.5	39	0.5
306705.2RSR	306805.2RSR	72	25	25.4	400	1.1	72	5200	32.5	21.6	27.5	19.5	34.5	39	0.5
305707.2Z	305807.2Z	80	35	27	400	1.1	80	5300	39	28.5	35.1	24	31	44	0.65
305707.2RSR	305807.2RSR	80	35	27	400	1.1	80	3500	39	28.5	35.1	24	31	44	0.65
306706.2Z	306806.2Z	80	30	30.2	400	1.1	80	6200	45.5	31.5	36.5	26.5	43.5	53	0.67
306706.2RSR	306806.2RSR	80	30	30.2	400	1.1	80	4100	45.5	31.5	36.5	26.5	43.5	53	0.67
305708,2Z	305808.2Z	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
305708.2RSR	305808.2RSR	85	40	30.2	400	1.1	85	5000	50	37.5	34.5	22.5	208.8	36	0.75
306707.2Z	306807.2Z	90	35	34.9	400	1.5	90	5100	56	39.5	44.5	33	39.5	66	0.95
306707.2RSR	306807.2RSR	90	35	34.9	400	1.5	90	2400	56	39.5	44.5	33	39.5	66	0.95
306708,2Z	306808.2Z	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2
306708.2RSR	306808.2RSR	100	40	36.5	400	1.5	100	4700	69	49.5	56	42	70	84	1.2

Ningbo DHK Precision Bearing Co., Ltd.

0+

Roky praxe v práci

0+

Služby zákazníkům

0+

Patentovaná technologie

OSVĚDČENÍ

DHK prošel certifikací systému kvality IATF16949 a certifikací systému environmentálního managementu ISO14001 a DHK je národní high-tech podnik.

Poslední zprávy

Jak fungují axiální soudečková ložiska v náročných aplikacích s vysokým axiálním zatížením?

2024-12-02 Novinky z oboru

Axiální soudečková ložiska jsou navrženy speciálně tak, aby zvládaly značné axiální zatížení, což z nich činí preferované řešení v těžkých průmyslových aplikacích, kde převládají axiální síly...

VÍCE

Jak zvládají čtyřřadá válečková ložiska současně radiální i axiální zatížení?

2024-11-25 Novinky z oboru

Klíčovou vlastností Čtyřřadá válečková ložiska to, co jim umožňuje zvládat radiální i axiální zatížení, je jejich uspořádání ve čtyřech řadách válcových válečků. U těchto ložisek jsou válečk...

VÍCE

Jaké jsou klíčové výhody použití čtyřřadých válečkových ložisek v těžkých aplikacích?

2024-11-18 Novinky z oboru

Čtyřřadá válečková ložiska jsou speciálně navrženy tak, aby zvládaly současně velká radiální i axiální zatížení, což je činí ideálními pro náročné aplikace. Jedinečná konfigurace se čtyřmi řa...

VÍCE

V jakých typech strojů nebo systémů se nejčastěji používají párová jednořadá kuželíková ložiska?

2024-11-11 Novinky z oboru

V automobilovém sektoru, párová jednořadá kuželíková ložiska se běžně používají v nábojích kol a sestavách náprav. Tato ložiska jsou nezbytná pro podporu jak radiálních sil od hmotnosti vozi...

VÍCE

Jak vnitřní geometrie soudečkových ložisek ovlivňuje jejich nosnost?

2024-11-04 Novinky z oboru

Jedním z určujících rysů soudečková ložiska je uspořádání dvou řad valivých těles (typicky válcových nebo soudkových válečků), které probíhají rovnoběžně s hřídelí. Tato konstrukce umožňuje ...

VÍCE

Jaké jsou klíčové výhody použití soudečkových ložisek v náročných aplikacích?

2024-10-28 Novinky z oboru

Soudečková ložiska jsou navrženy tak, aby snesly současně vysoké radiální i axiální zatížení, takže jsou ideální pro aplikace s vysokým zatížením. Jejich jedinečná vnitřní geometrie, která za...

VÍCE

Rozšíření znalostí o této kategorii

1: Úvod do Dvouřadé vačkové kladky

V různých průmyslových aplikacích, kde je nezbytný bezproblémový přenos radiálního zatížení a zmírnění provozních problémů, se inovace dvouřadých vačkových válečků ukázala jako klíčové řešení. Tato ložiska, označovaná také jako vodicí kladky, si získala značné uznání díky svému výraznému designu, který spojuje přednosti kuličkových ložisek a válečkových ložisek.

2: Konstrukce a funkčnost

Základní architektura dvouřadých vačkových kladek byla pečlivě navržena tak, aby obstála v náročných provozních podmínkách vyznačujících se vysokým radiálním zatížením, nesouosostí a náhlým rázovým zatížením. Tato ložiska sestávající ze dvou rovnoběžných řad valivých těles, převážně válečkových válečků, odvozují svou pevnost od vnějšího kroužku s klenutým nebo válcovým vnějším povrchem. Tato výjimečná konfigurace jim propůjčuje jedinečnou schopnost rovnoměrně rozkládat zatížení mezi válečky, čímž se zvyšuje jejich nosnost při současné minimalizaci třecích sil.

Pro usnadnění integrace dvouřadých vačkových kladek do různých strojních zařízení je jejich vnější kroužek navržen tak, aby zahrnoval závitový čep nebo integrovanou hřídel. Tato důmyslná funkce těmto ložiskům nejen dodává vlastní stabilitu, ale také poskytuje pohodlí nastavitelného polohování, což je činí zvláště vhodnými pro aplikace vyžadující přesné vyrovnání. Kromě toho byl pečlivě integrován sofistikovaný těsnicí mechanismus, který chrání před vniknutím kontaminantů a podporuje zadržování nezbytných maziv. To posiluje dlouhou životnost a spolehlivost těchto ložisek a zajišťuje jejich optimální výkon po celou dobu jejich provozní životnosti.

3: Výhody a použití

Výhody Dvouřadé vačkové kladky :

Zvýšená nosnost: Hlavní vlastnost dvouřadých vačkových kladek spočívá v jejich schopnosti přenášet výrazně vyšší radiální zatížení ve srovnání s jejich jednořadými protějšky. Tato zvýšená schopnost nést značné zatížení je nepostradatelná v situacích, kdy strojní zařízení čelí značným silám nebo změnám dynamického zatížení.

Kompenzace nesouososti: Všestrannost dvouřadých vačkových kladek se nejvíce projevuje v jejich schopnosti vyrovnávat nesouososti mezi hřídelí a montážní konstrukcí. Tato inherentní flexibilita slouží jako zásadní výhoda v aplikacích, kde je dosažení nebo zachování přesného vyrovnání ze své podstaty náročné.

Odolnost a dlouhá životnost: Robustní a složitě navržená konstrukce dvouřadých vačkových kladek je vybavuje bezkonkurenční odolností, a to i v těch nejnepříznivějších provozních prostředích. Výsledkem je, že tato ložiska nacházejí své místo v průmyslových odvětvích, jako je zemědělství, stavebnictví, manipulace s materiálem a automobilový průmysl, kde je vystavení kontaminantům a drsným podmínkám všudypřítomné.

Aplikace z Dvouřadé vačkové kladky :

Zařízení pro manipulaci s materiálem: Všudypřítomná implementace dvouřadých vačkových válečků je nápadná v nastaveních manipulace s materiálem, která zahrnují dopravníkové systémy, vodicí válečky a podpůrné mechanismy pro těžká zařízení. Jejich schopnost přenášet radiální i axiální zatížení je činí nepostradatelnými pro efektivní přepravu a rovnoměrné rozložení zatížení.

Stavební stroje: Sektor stavebních strojů, zahrnující rypadla, jeřáby a zhutňovače, ve velké míře využívá dvouřadé vačkové válce k usnadnění rotačních a lineárních pohybů různých součástí. Jejich schopnost nést značné zatížení a jejich schopnost vyrovnat se s nesouosostí společně přispívají k účinnosti a spolehlivosti těchto strojů.

Tiskařský a obalový průmysl: V oblasti tisku a balení, kde jsou přesnost a konzistence pohybu nesporným předpokladem pro vysoce kvalitní výstupy, nacházejí dvouřadé vačkové válce nepostradatelné využití. Jejich strategická integrace do válečků, vodítek a podávacích systémů zajišťuje nerušený a přesný průchod materiálů, čímž zvyšuje celkovou kvalitu výstupu.
