Čtyřbodová kontaktní kuličková ložiska

Kategorie

Čtyřbodová kontaktní kuličková ložiska

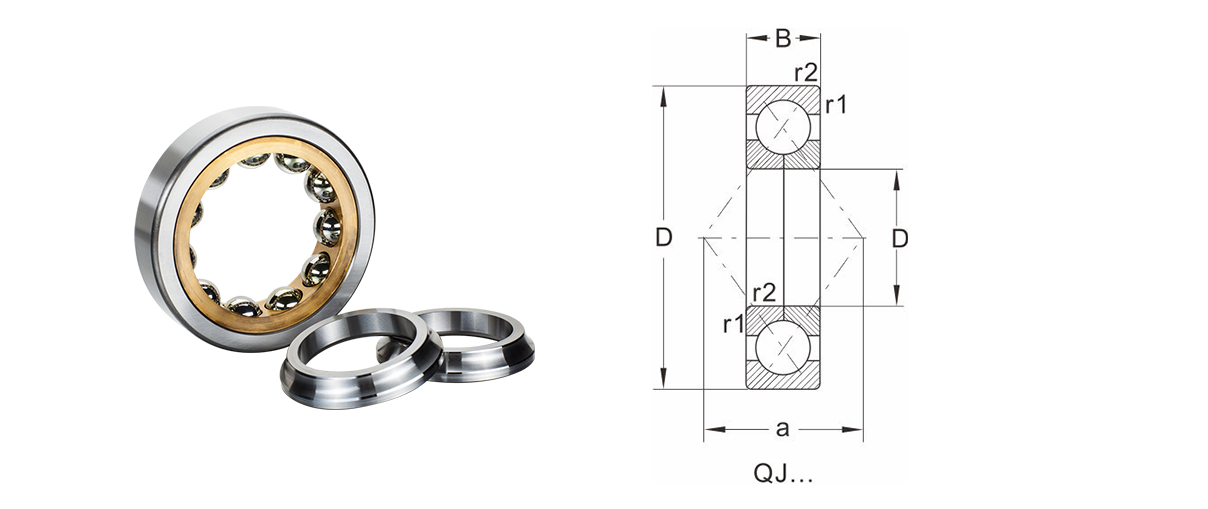

QJ

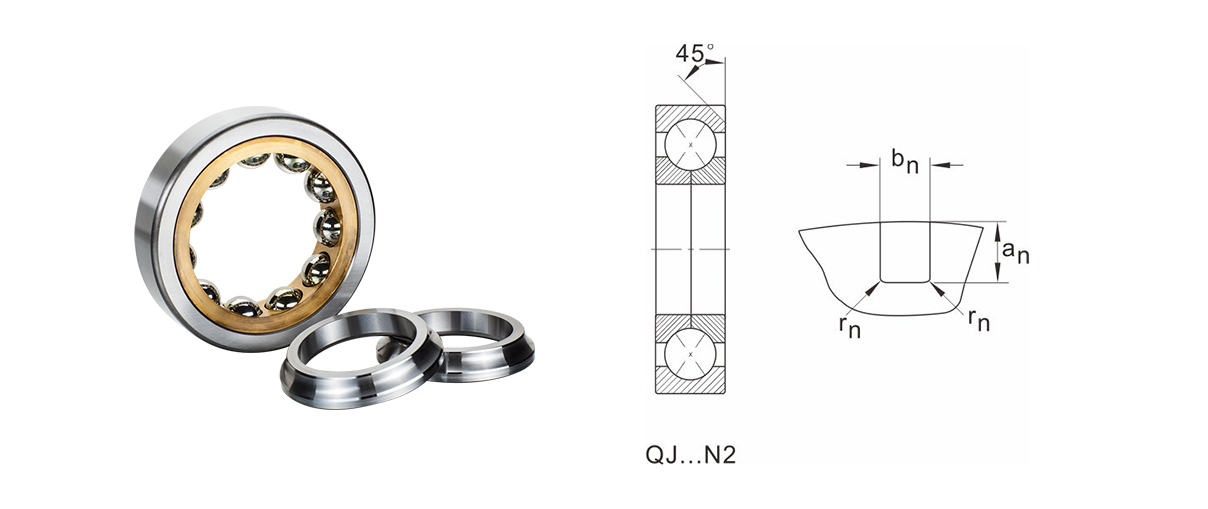

QJ...N2

Klec
Tolerance
Vnitřní vůle

Čtyřbodová kuličková ložiska DHK jsou standardně osazena masivní mosaznou klecí se středovým vnějším kroužkem (přípona MPA).

Čtyřbodová kuličková ložiska DHK jsou standardně vyráběna v normální toleranční třídě (PN).

Jiné toleranční třídy jako P6 nebo P5 jsou k dispozici na vyžádání.

Podrobné hodnoty jsou uvedeny v kapitole tolerance radiálních ložisek, strana 8 .

Tolerance pro čtyřbodová kuličková ložiska DHK (kromě kuželíkových ložisek)

Všechny rozměry jsou uvedeny v (mm):

Tolerance v (um):

Vnitřní prstenec

PN/(normální)

Nominální Průměr vrtání		Odchylka dmp	Variace Vdp Série			Variace Vdmp	Kuželová díra 1:12 Odchylka/ Variace
>	<=	△dmp	7.8.9	0.1	2.3.4	Vdmp	△dmp	△d1mp-dmp	Vdp
2,5 10		0 -8	10	8	6	6	15 0	15 0	10
10 18		0 -8	10	8	6	6	18 0	18 0	10
18 30		0-10	13	10	8	8	21 0	21 0	13
30 50		0-12	15	12	9	9	25 0	25 0	15
50 80		0-15	19	19	11	11	30 0	30 0	19
80 120		0-20	25	25	15	15	35 0	35 0	25
120 180		0-25	31	31	19	19	40 0	40 0	31
180 250		0-30	38	38	23	23	46 0	46 0	38
250 315		0-35	44	44	26	26	52 0	52 0	44
315 400		0-40	50	50	30	30	57 0	57 0	50
400 500		0-45	56	56	34	34	63 0	63 0	56
500 630		0-50	63	63	38	38	70 0	70 0
630 800		0-75					80 0	80 0
800 1000		0-100					90 0	90 0
1000 1250		0-125					105 0	105 0
1250 1600		0-160
1600 2000		0-200

Vnější kruh

PN/(normální)

Nominální Vnější průměr		Odchylka	Variace Vdp Série			Utěsněné ložisko	Variace	Radiální dojít
>	<=	△Dmp	7.8.9	0.1	2.3.4	2 3 4	VDmp	Kea
6 18		0 -8	10	8	6	10	6	15
18 30		0 -9	12	9	7	12	7	15
30 50		0 –11	14	11	8	16	8	20
50 80		0 –13	16	13	10	20	10	25
80 120		0 –15	19	19	11	26	11	35
120 150		0 –18	23	23	14	30	14	40
150 180		0 –25	31	31	19	38	19	45
180 250		0 –30	38	38	23		23	50
250 315		0 –35	44	44	26		26	60
315 400		0 –40	50	50	30		30	70
400 500		0 -45	56	56	34		34	80
500 630		0 –50	63	63	38		38	100
630 800		0 -75	94	94	55		55	120
800 1000		0-100	125	125	75		75	140
1000 1250		0-125						160
1250 1600		0-160						190
1600 2000		0-200						220
2000 2500		0-250						250

Čtyřbodová kuličková ložiska DHK jsou standardně vyráběna s normální axiální vůlí (CN). DHK může na vyžádání poskytnout čtyřbodová kuličková ložiska s jinou skupinovou vůlí.

Podrobné hodnoty pro skupiny osových vůlí jsou uvedeny v tabulce níže.

Skupiny s vnitřní axiální vůlí čtyřbodových kontaktních kuličkových ložisek DHK

(Výpovědi jsou v [um])

Průměr vrtání (mm)		C2		CN		C3			C4
>	<=	Min	max	Min	max	Min	max		Min	max
10	17	15	55	45	85	75	125		115	165
17	40	26	66	56	106	96	146		136	186
40	60	36	86	76	126	116	166		156	206
60	80	46	96	86	136	126	176		166	226
80	100	56	106	96	156	136	196		186	246
100	140	66	126	116	176	156	216		206	266
140	180	76	156	136	196	176	246		226	296
180	220	96	176	156	226	206	276		256	326
220	260	115	195	175	245	225	305		285	365
260	300	135	215	195	275	255	335		315	395
300	350	155	235	215	305	275	365		345	425
350	400	175	265	245	335	315	405		385	475
400	500	205	305	285	385	355	455	435			525

ModelkA	Rozměry								Jmenovité zatížení		C5 (um)	Extrémní rychlost	Hmotnost
ModelkA	d	D	B	r1,r2 Min	a	an	mld. Kč	rn	Dynamické zatížení Cr	Statické zatížení Kor	Vazelínové mazání	Mazání olejem	Hmotnost
QJ204.MPA	20	47	14	1	23	--	--	--	22.7	16	12000	17000	0.14
QJ304.MPA	20	52	15	1.1	26	--	--	--	30	19.6	10000	15000	18
QJ205.MPA	25	52	15	1	27	--	--	--	25.3	19.8	9500	14000	0.17
QJ305.MPA	25	62	17	1	31	--	--	--	44	31.5	9500	13500	0.25
QJ206.MPA	30	62	16	1	32	--	--	--	38.5	30	8500	12000	0.3
QJ306.MPA	30	72	19	1.1	36	--	--	--	55	40.5	7500	10000	0.37
QJ207.MPA	35	72	17	1.1	42	--	--	--	49.8	40	7500	10000	0.46
QJ307.MPA	35	80	21	1.5	46	--	--	--	61	47	7000	9500	0.5
QJ208.MPA	40	80	18	1.1	42	--	--	--	55.9	50.4	6700	9000	0.39
QJ308.MPA	40	90	23	1.5	46	--	--	--	79	63.5	6300	8500	0.69
QJ209.MPA	45	85	19	1.1	45	--	--	--	61.7	55.1	6300	8500	0.48
QJ309.MPA	45	100	25	1.5	51	--	--	--	93.7	77.3	5600	7500	0.95
QJ210.MPA	50	90	20	1.1	49	--	--	--	64.2	60.4	5600	7500	0.64
QJ310.MPA	50	110	27	2	56	--	--	--	118	99	5000	6700	1.37
QJ211.MPA	55	100	21	1.5	54	--	--	--	80	76	5300	7000	0.68
QJ311.MPA	55	120	29	2	61	--	--	--	135	116	4500	6000	1.74
QJ212.MPA	60	110	22	1.5	60	--	--	--	92	87	4800	6300	0.87
QJ312.MPA	60	130	31	2.1	67	--	--	--	154	134	1300	5600	2.18
QJ213.MPA	65	120	23	1.5	65	--	--	--	109	106	4300	5600	1.24
QJ313.MPA	65	140	33	2.1	72	--	--	--	174	154	4000	5300	2.69
QJ214.MPA	70	125	24	1.5	68	--	--	--	114	115	4300	5600	1.39
QJ314.MPA	70	150	35	2.1	77	--	--	--	192	174	3600	4800	3.25
QJ215.MPA	75	130	25	1.5	72	--	--	--	118	123	4000	5300	1.77
QJ315 N2.MPA	75	160	37	2.1	82	10.1	8.5	2	212	204	3400	4500	3.93
QJ216.MPA	80	140	26	2	77	--	--	--	138	146	3600	4800	1.8
QJ316 N2.MPA	80	170	39	2.1	88	10.1	8.5	2	230	229	3200	4300	4.61
QJ217.MPA	85	150	28	2	82	--	--	--	153	160	3400	4500	2.25
QJ317 N2.MPA	85	180	41	3	93	11.7	10.5	2	248	255	3000	4000	5.49
QJ218.MPA	90	160	30	2	88	8.1	6.5	1	175	186	3200	4300	2.89
QJ318 N2.MPA	90	190	43	3	98	11.7	10.5	2	267	283	2800	3800	6.34
QJ219 N2.MPA	95	170	32	2.1	93	8.1	6.5	1	199	213	3000	4000	3.37
QJ319 N2.MPA	95	200	45	3	103	11.7	10.5	2	258	313	3600	3600	7.4
QJ1020.MPA	100	150	24	1.5	88	--	--	--	106	134	3200	4300	1.6
QJ220N2.MPA	100	180	34	2.1	98	10.1	8.5	2	225	240	2800	3800	4.05
QJ320N2.MPA	100	215	47	3	110	11.7	10.5	2	307	340	2400	3400	9.3
QJ1020N2.MPA	105	160	26	2	93	6.5	6.5	1	124	156	3000	4000	2
QJ221N2.MPA	105	190	36	2.1	103	10.1	8.5	2	242	270	2600	3600	4.8
QJ321N2.MPA	105	225	49	3	116	11.7	10.5	2	344	406	2200	3200	10.5
QJ1022N2.MPA	110	170	28	2	98	6.5	6.5	1	146	186	2800	3800	2.5
QJ222N2.MPA	110	200	38	2.1	109	10.1	8.5	2	265	305	2400	3400	5.6
QJ322N2.MPA	110	240	50	3	123	11.7	10.5	2	364	430	2000	3000	12
QJ224N2.MPA	120	215	40	3	117	11.7	10.5	2	286	340	2200	3200	6.95
QJ324N2.MPA	120	260	55	4	133	11.7	10.5	2	390	490	1900	2800	15.3
QJ226N2.MPA	130	230	40	3	126	11.7	10.5	2	296	365	1900	2800	7.75
QJ326N2.MPA	130	280	58	4	144	12.7	10.5	2	423	560	1800	2600	19.5
QJ228N2.MPA	140	250	42	3	137	11.7	10.5	--	325	440	1800	2600	9.85
QJ328N2.MPA	140	300	62	4	154	12.7	10.5	--	468	640	1700	2400	23
QJ328.MPA	140	300	62	4	154	--	--	--	468	640	1700	2400	23.3
QJ1030N2.MPA	150	225	35	2.1	131	8.1	6.5	1	216	305	1900	2800	5.25
QJ1030.MPA	150	225	35	2.1	131	--	--	--	216	305	1900	2800	5.29
QJ230N2.MPA	150	270	45	3	147	11.7	10.5	2	338	465	1700	2400	12.5
QJ330N2.MPA	150	320	65	4	165	12.7	10.5	2	494	710	1600	2200	29
QJ1030N2.MPA	160	240	38	2.1	140	10.1	8.5	1	247	355	1800	2600	6.45
QJ232N2.MPA	160	290	48	3	158	12.7	10.5	2	390	570	1600	2200	15.2
QJ1032N2.MPA	160	340	68	4	175	12.7	10.5	2	540	815	1500	2000	34.5
QJ1034N2.MPA	170	260	42	2.1	151	--	--	1	292	410	1700	2400	8.23
QJ234N2.MPA	170	310	52	4	168	12.7	10.5	2	397	600	1600	2200	19.5
QJ334N2.MPA	170	360	72	4	186	12.7	10.5	2	618	965	1400	2200	41.5
QJ1036.MPA	180	280	46	2.1	161	--	--	--	338	510	1600	2200	10.7
QJ223N2.MPA	180	320	52	4	175	12.7	10.5	2	436	680	1500	2000	20.5
QJ336N2.MPA	180	380	75	4	196	12.7	10.5	2	637	1020	1300	1800	47.5
QJ1038N2.MPA	190	290	16	2.1	168	11.7	10.5	1	338	510	1600	2200	11.5
QJ238N2.MPA	190	340	55	4	186	12.7	10.5	2	488	780	1400	1900	24.5
QJ338N2.MPA	190	400	78	5	207	12.7	10.5	--	735	1250	1200	1600	52.1
QJ1040N2.MPA	200	310	51	2.1	179	12.7	10.5	2	390	620	1500	2000	14.7
QJ240N2.MPA	200	360	58	4	196	12.7	10.5	2	507	850	1300	1800	28.5
QJ340N2.MPA	200	420	80	5	217.1	15	12.5	--	570	1270	1200	1600	55.3
QJ1044.MPA	220	340	56	3	196	--	--	--	442	750	1300	1800	17.8
QJ244N2.MPA	220	400	65	4	217	12.7	10.5	2	553	980	1100	1600	39.5
QJ334N2.MPA	220	160	88	5	238	15	12.5	--	780	1400	1000	1500	78.5
QJ1048.MPA	240	360	56	3	210	--	--	--	449	780	1200	1700	20.9
QJ248N2.MPA	240	440	72	4	238	15	12.5	--	650	1200	1000	1500	53
QJ1052.MPA	260	400	65	4	231	--	--	--	540	1000	1000	1500	31.5
QJ252N2.MPA	260	480	80	5	259	15	12.5	--	728	1430	900	1300	68
QJ1056N2.MPA	280	420	65	4	245	15	12.5	--	553	1060	950	1400	33.5
QJ1256N2.MPA	280	500	90	5	390	15	12.5	--	728	1460	900	1300	82
QJ1060N2.MPA	300	460	74	4	266	15	12.5	--	650	1340	900	1300	47.5
QJ1260N2.MPA	300	540	98	5	420	20	15.5	--	832	1760	850	1200	105
QJ1064N2.MPA	320	480	74	4	280	15	12.5	--	663	1400	850	1200	50
QJ1264N2.MPA	320	580	105	5	450	20	15	--	923	2040	800	1100	130
QJ1068N2.MPA	340	520	82	5	301	15	12.5	--	780	1700	800	1100	66.3
QJ1072N2.MPA	360	540	82	5	505	15	12.5	--	793	1800	800	1100	70.5
QJ1272N2.MPA	360	650	122	6	329	25	20.5	--	1110	2600	700	950	160
QJ1076N2.MPA	380	560	82	5	530	15	12.5	--	819	1900	750	1000	73.5
QJ1276N2.MPA	380	680	132	6	350	25	20.5	--	1170	2850	670	900	220
QJ1080N2.MPA	400	600	90	5	343	15	12.5	--	904	2160	700	950	95.5
QJ1280N2.MPA	400	720	140	6	364	25	20.5	--	1300	3250	600	800	265
QJ1984.MPA	420	560	65	4	590	--	--	--	637	1600	700	950	51
QJ1084N2.MPA	420	620	90	5	364	15	12.5	--	923	2280	670	900	99.5
QJ1284N2.MPA	420	760	150	7.5	590	25	20.5	--	1430	3750	560	750	315
QJ1988N2.MPA	440	600	74	4	364	15	12.5	--	761	1900	670	900	65
QJ1088N2.MPA	440	650	94	6	382	20	15.5	--	995	2500	630	850	115
QJ1288N2.MPA	440	790	155	7.5	615	32	20.5	--	1400	3750	560	750	350
QJ1292N2.MPA	460	680	100	6	399	20	15.5	--	1040	2650	600	800	130
QJ1292N2.MPA	460	830	165	7.5	645	32	20.5	--	1530	4250	530	700	415
QJ1096N2.MPA	480	700	100	6	413	20	15.5	--	1060	2800	560	750	135
QJ1296N2.MPA	480	870	170	7.5	675	32	20.5	--	1680	4750	500	670	470

Ningbo DHK Precision Bearing Co., Ltd.

0+

Roky praxe v práci

0+

Služby zákazníkům

0+

Patentovaná technologie

OSVĚDČENÍ

DHK prošel certifikací systému kvality IATF16949 a certifikací systému environmentálního managementu ISO14001 a DHK je národní high-tech podnik.

Poslední zprávy

Jak fungují axiální soudečková ložiska v náročných aplikacích s vysokým axiálním zatížením?

2024-12-02 Novinky z oboru

Axiální soudečková ložiska jsou navrženy speciálně tak, aby zvládaly značné axiální zatížení, což z nich činí preferované řešení v těžkých průmyslových aplikacích, kde převládají axiální síly...
VÍCE
Jak zvládají čtyřřadá válečková ložiska současně radiální i axiální zatížení?

2024-11-25 Novinky z oboru

Klíčovou vlastností Čtyřřadá válečková ložiska to, co jim umožňuje zvládat radiální i axiální zatížení, je jejich uspořádání ve čtyřech řadách válcových válečků. U těchto ložisek jsou válečk...
VÍCE
Jaké jsou klíčové výhody použití čtyřřadých válečkových ložisek v těžkých aplikacích?

2024-11-18 Novinky z oboru

Čtyřřadá válečková ložiska jsou speciálně navrženy tak, aby zvládaly současně velká radiální i axiální zatížení, což je činí ideálními pro náročné aplikace. Jedinečná konfigurace se čtyřmi řa...
VÍCE
V jakých typech strojů nebo systémů se nejčastěji používají párová jednořadá kuželíková ložiska?

2024-11-11 Novinky z oboru

V automobilovém sektoru, párová jednořadá kuželíková ložiska se běžně používají v nábojích kol a sestavách náprav. Tato ložiska jsou nezbytná pro podporu jak radiálních sil od hmotnosti vozi...
VÍCE
Jak vnitřní geometrie soudečkových ložisek ovlivňuje jejich nosnost?

2024-11-04 Novinky z oboru

Jedním z určujících rysů soudečková ložiska je uspořádání dvou řad valivých těles (typicky válcových nebo soudkových válečků), které probíhají rovnoběžně s hřídelí. Tato konstrukce umožňuje ...
VÍCE
Jaké jsou klíčové výhody použití soudečkových ložisek v náročných aplikacích?

2024-10-28 Novinky z oboru

Soudečková ložiska jsou navrženy tak, aby snesly současně vysoké radiální i axiální zatížení, takže jsou ideální pro aplikace s vysokým zatížením. Jejich jedinečná vnitřní geometrie, která za...
VÍCE

Rozšíření znalostí o této kategorii

1. Co jsou Čtyřbodová kontaktní kuličková ložiska ?

Čtyřbodová kuličková ložiska, často označovaná jako čtyřbodová ložiska nebo ložiska QJ, jsou specializovaným typem kuličkových ložisek s kosoúhlým stykem. Jsou navrženy tak, aby zvládaly kombinované zatížení, včetně radiálních a axiálních sil, v jedné ložiskové jednotce. Na rozdíl od tradičních kuličkových ložisek, která převážně nesou radiální zatížení, mají 4bodová ložiska charakteristický design, který jim umožňuje přenášet oba typy zatížení současně.

Tato ložiska jsou konstruována se čtyřmi body kontaktu mezi kuličkami a oběžnými drahami. Toto jedinečné uspořádání se skládá ze dvou bodů kontaktu, které primárně nesou radiální zatížení, a další dva body jsou určeny pro axiální zatížení ložiska. Tato konstrukce umožňuje 4bodovým ložiskům nabídnout zvýšenou nosnost a zvýšenou provozní účinnost ve srovnání se standardními ložisky.

2. Kde jsou Čtyřbodová kontaktní kuličková ložiska Použitý?

Všestrannost a nosnost čtyřbodových kuličkových ložisek z nich činí nepostradatelné v různých průmyslových aplikacích. Některé pozoruhodné příklady zahrnují:

Robotické klouby: 4bodová ložiska hrají klíčovou roli v robotickém průmyslu tím, že usnadňují hladký a přesný pohyb robotických ramen a kloubů. Protože roboti provádějí složité úkoly, zajišťují tato ložiska stabilitu a umožňují robotickým ramenům zvládat jak hmotnost součástí, tak síly vznikající během pohybu.

Jeřáby a rypadla: Stavební zařízení, jako jsou jeřáby a rypadla, se často vyrovnávají s těžkými břemeny a složitými pohyby. Čtyřbodová kontaktní kuličková ložiska jsou vhodná pro tyto aplikace, protože mohou podporovat závaží a dynamické síly spojené s zvedáním a otáčením těžkých břemen.

Letectví a obrana: V leteckém sektoru nacházejí čtyřbodová kontaktní kuličková ložiska uplatnění v radarových systémech, anténních polích a satelitních mechanismech. Schopnost zvládnout radiální a axiální zatížení je činí cennými v situacích, kde je prvořadá přesnost a spolehlivost.

Lékařské vybavení: Lékařské přístroje, jako jsou CT skenery a robotické chirurgické systémy, vyžadují přesné součásti k zajištění přesných pohybů. Čtyřbodová kuličková ložiska nabízejí potřebnou nosnost pro zachování přesnosti a konzistence požadované v těchto citlivých aplikacích.

3. Jaké jsou výhody Čtyřbodová kontaktní kuličková ložiska ?

Čtyřbodová kontaktní kuličková ložiska nabízejí několik odlišných výhod, které přispívají k jejich širokému použití v různých průmyslových odvětvích:

Rozložení zatížení: Konstrukce čtyřbodového kontaktu vede k rovnoměrnějšímu rozložení zatížení na kontaktní body ložiska. Tato charakteristika minimalizuje koncentraci napětí a opotřebení, čímž prodlužuje celkovou životnost ložiska.

Axiální a radiální uložení: Jedinečná konstrukce 4bodových ložisek jim umožňuje současně podporovat radiální i axiální zatížení. Tato schopnost zjednodušuje konstrukci strojů a zařízení tím, že snižuje potřebu více ložisek pro manipulaci s různými typy zatížení.

Prostorová efektivita: Díky svému kompaktnímu designu jsou čtyřbodová kuličková ložiska ideální pro aplikace s omezeným prostorem. Tato vlastnost je zvláště výhodná v průmyslových odvětvích, která vyžadují vysoce výkonné komponenty ve stísněných prostorech.

Vysoké rychlosti: Optimalizované kontaktní úhly a rozložení zátěže 4bodových ložisek jim umožňují odolávat vysokým rychlostem otáčení, aniž by došlo ke snížení výkonu. Díky tomu jsou vhodné pro aplikace, kde je nezbytný rychlý pohyb.

Efektivita nákladů: Ve scénářích, kde by se k nezávislému řízení axiálního a radiálního zatížení tradičně používala samostatná ložiska, je často může nahradit jedno 4bodové ložisko, což vede k úsporám nákladů díky snížení zásob a zjednodušení montážních procesů.

KONTAKTUJTE NÁS

Kontaktujte nás a získejte prioritu cenové nabídky, abyste se dozvěděli o našem novém produktu!

Tel
+86-574-86597612
E-mailem
ken@dhk-intl.com
Telefon
+86-13957821917
Fax
+86-574-86597652

Přidat

Budova 31, Chuang E Huigu, No.777, West Zhongguan RoadZhenhai Economic Development Zone, Ningbo, Zhejiang, Čína

Webové menu

Vyhledávání produktů

Jazyk

Ukončete nabídku

Čtyřbodová kontaktní kuličková ložiska

Kategorie

Jak vám můžeme pomoci?

Čtyřbodová kontaktní kuličková ložiska

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Kliknutím zobrazíte naši továrnu

OSVĚDČENÍ

Poslední zprávy

Jak fungují axiální soudečková ložiska v náročných aplikacích s vysokým axiálním zatížením?

Jak zvládají čtyřřadá válečková ložiska současně radiální i axiální zatížení?

Jaké jsou klíčové výhody použití čtyřřadých válečkových ložisek v těžkých aplikacích?

V jakých typech strojů nebo systémů se nejčastěji používají párová jednořadá kuželíková ložiska?

Jak vnitřní geometrie soudečkových ložisek ovlivňuje jejich nosnost?

Jaké jsou klíčové výhody použití soudečkových ložisek v náročných aplikacích?

Rozšíření znalostí o této kategorii

KONTAKTUJTE NÁS

Tel

E-mailem

Telefon

Fax

Přidat

Webové menu

Vyhledávání produktů

Jazyk

Podíl

Ukončete nabídku

Čtyřbodová kontaktní kuličková ložiska

Kategorie

Jak vám můžeme pomoci?

Čtyřbodová kontaktní kuličková ložiska

Ningbo DHK Precision Bearing Co., Ltd.

0+

0+

0+

Kliknutím zobrazíte naši továrnu

OSVĚDČENÍ

Poslední zprávy

Jak fungují axiální soudečková ložiska v náročných aplikacích s vysokým axiálním zatížením?

Jak zvládají čtyřřadá válečková ložiska současně radiální i axiální zatížení?

Jaké jsou klíčové výhody použití čtyřřadých válečkových ložisek v těžkých aplikacích?

V jakých typech strojů nebo systémů se nejčastěji používají párová jednořadá kuželíková ložiska?

Jak vnitřní geometrie soudečkových ložisek ovlivňuje jejich nosnost?

Jaké jsou klíčové výhody použití soudečkových ložisek v náročných aplikacích?

Rozšíření znalostí o této kategorii

KONTAKTUJTE NÁS

Tel

E-mailem

Telefon

Fax

Přidat
