Párová jednořadá kuželíková ložiska

Kategorie

Párová jednořadá kuželíková ložiska

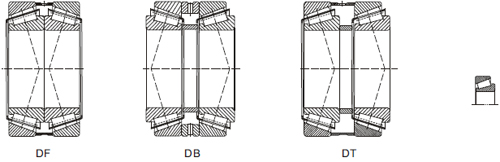

Z očí do očí
Zpět na zpět

Varianty designu
Klec
Tolerance
Vnitřní vůle

Protože kuželíková ložiska mohou nést pouze jednosměrné axiální zatížení, často se používají v párech. DHK může na vyžádání poskytnout párovaná jednořadá kuželíková ložiska, párování čela k sobě (přípona DF), párování zády k sobě (přípona DB) a série (přípona DT), jak je znázorněno níže:
Kuželové ložisko DHK používá lisovanou ocelovou klec, klec mírně vyčnívá do strany, takže je třeba vzít v úvahu její instalační velikost.
Tolerance šířky spárovaného ložiska je určena vůlí a △Ts.

Vůle jednořadého kuželíkového ložiska se nastavuje seřízením jiné sady ložisek, které se s ním používají při montáži.

Axiální vůle párů ložisek DHK lícem k sobě a zády k sobě je uvedena v tabulce níže. DHK lze podle potřeby upravit s axiální vůlí.

Prům. (mm)		Axiální vnitřní vůle Řada (μm)
>	<=	329 Min max	320 Min max X	330 Min max	331, 3, 2, 332, 332 Min max	303, 323 Min max	313 Min max
-- 30		-- --	80 120	-- --	100 140	130 170	60 100
30 40		-- --	100 140	-- --	120 160	140 180	70 110
40 50		-- --	120 160	180 220	140 180	160 200	80 120
50 65		-- --	140 180	200 240	160 200	180 220	100 140
65 80		-- --	160 200	250 290	180 220	200 260	110 170
80 100		270 310	190 230	350 390	210 270	240 300	110 170
100 120		270 330	220 280	340 400	220 280	280 340	130 190
120 140		310 370	240 300	340 400	240 300	330 390	160 220
140 160		370 430	270 330	340 400	270 330	370 430	180 240
160 180		370 430	310 370	-- --	310 370	390 450	-- --
180 190		370 430	340 400	-- --	340 400	440 500	-- --
190 200		390 450	340 400	-- --	340 400	440 500	-- --
200 225		440 500	390 450	-- --	390 450	490 550	-- --
225 250		440 500	440 500	-- --	440 500	540 600	-- --
250 280		540 500	490 55	-- --	490 550	-- --	-- --
280 300		640 700	540 600	-- --	540 600	-- --	-- --
300 340		640 700	590 650	-- --	590 650	-- --	-- --

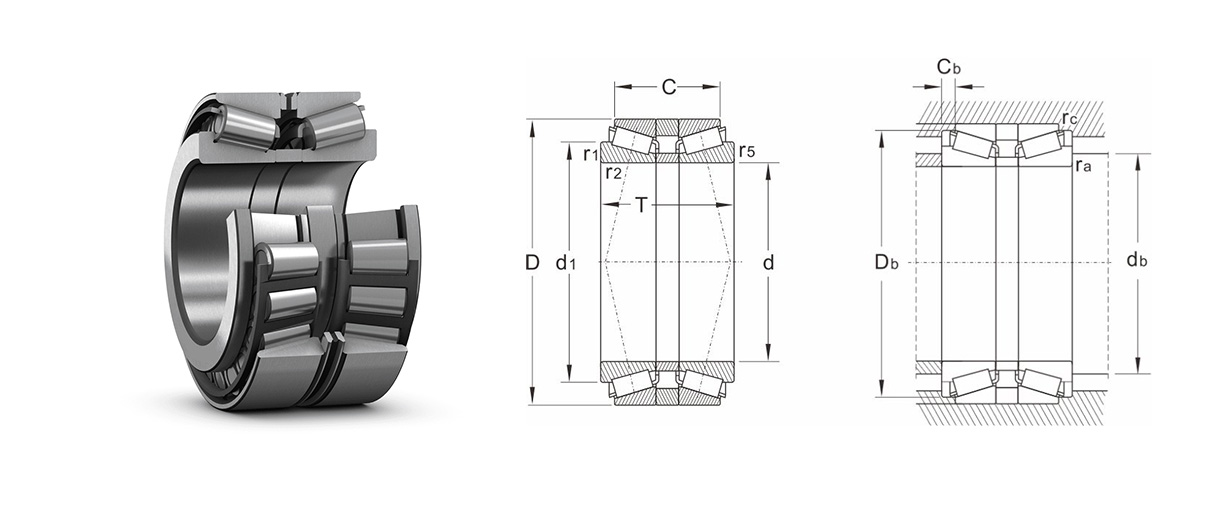

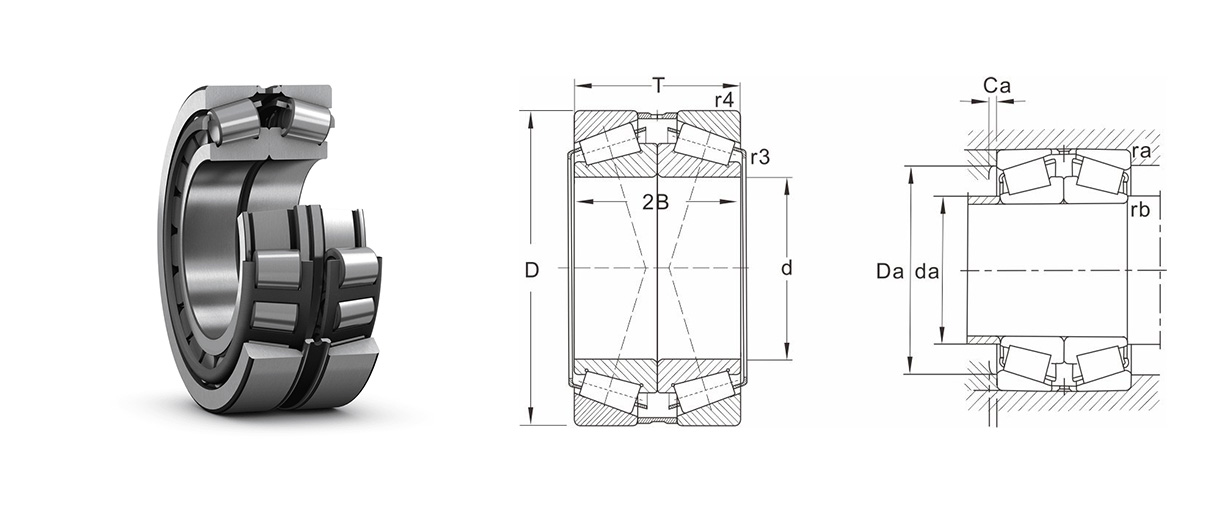

ModElka	Rozměry			Jmenovité zatížení		Únavové zatížení	Extrémní ryChlost		Hmotnost	Rozměry ložisek			Velikosti přilehlých a zaoblených rohů					Faktor výpočtu
ModElka	d	D	T	Dynamické zatížení Cr	Statické zatížení Kor	pu	Vazelínové mazání	Mazání olejem	kg	c	r1,2 min	r5 min	d b max	D b min	C b max	ra maxe	rc maxe	e	Y1	Y2	jo
30308T72DB	40	90	72	170	190	21.6	5300	8000	1.9	61.5	2	0.6	49	82	5	2	0.6	0.35	1.9	2.9	1.8
30215T70DB	75	130	70	238	355	41.5	3000	5000	3.25	59.5	2	0.6	84	124	5	2	0.6	0.43	1.6	2.3	1.6
32215T80DB	75	130	80	275	425	49	3000	5000	3.8	67.5	2	0.6	84	125	6	2	0.6	0.43	1.6	2.3	1.6
32216T78DB	80	140	78	319	490	57	2800	4500	4.45	63.5	2.5	0.6	90	134	7	2	0.6	0.43	1.6	2.3	1.6
32017T66XDB	85	130	66	238	450	51	2800	4800	2.7	52	1.5	0.6	92	125	7	1.5	0.6	0.44	1.5	2.3	1.4
33017T70DB	85	130	70	308	620	69.5	2800	4800	3.5	56	1.5	0.6	92	125	7	1.5	0.6	0.44	1.5	2.3	1.4
30217T71DB	85	150	71	303	440	51	2600	4300	4.1	58.5	2.5	0.6	95	141	6.5	2	0.6	0.43	1.6	2.3	1.6
31318T103DB	90	190	103	457	630	73.5	1900	3400	12.5	70	4	1	105	179	16.5	3	1	0.83	0.81	1.2	0.8
32220T108DB	100	180	108	539	880	96.5	2200	3600	10.5	88	3	1	112	171	10	2.5	1	0.43	1.6	2.3	1.6
32220T140DB	100	180	140	539	880	96.5	2200	3600	12.5	120	3	1	112	171	10	2.5	1	0.43	1.6	2.3	1.6
32022T84XDB	110	170	84	402	780	85	2200	3600	6.5	66	2.5	0.6	121	163	9	2	0.6	0.43	1.6	2.3	1.6
32024T84XDB	120	180	84	418	830	88	2000	3400	7	66	2.5	0.6	131	173	9	2	0.6	0.46	1.5	2.2	1.4
32224T146DB	120	215	146	792	1400	146	1800	3000	21	123	3	1	132	204	11.5	2.5	1	0.43	1.6	2.3	1.6
31324T146DB	120	260	146	935	1400	146	1400	2400	35	134	4	1	135	244	26	3	1	0.93	0.81	1.2	0.9
30226T97,5DB	130	230	97.5	627	980	106	1700	2800	15	70	4	1	145	217	9.5	3	1	0.43	1.6	2.3	1.6
30326T142DB	130	280	142	1080	1600	166	1400	2400	36.5	112.5	5	1.5	150	255	14.5	4	1.5	0.35	1.9	2.9	1.8
32028T130XDB	140	210	130	561	1160	116	1700	2800	12.7	108	2.5	0.6	152	202	11	2	0.6	0.46	1.5	2.2	1.4
30228T106DB	140	250	106	721	1140	116	1500	2600	19.5	86.5	4	1	156	234	9.5	3	1	0.43	1.6	2.3	1.6
32228T158DB	140	250	158	1100	2000	200	1500	2600	31	130.5	4	1	156	238	13.5	3	1	0.43	1.6	2.3	1.6
32230T167DB	150	270	168	1250	2280	224	1400	2400	38	134	4	1	166	254	17	3	1	0.43	1.6	2.3	1.6
32230T248DB	150	270	248	1250	2280	224	1400	2400	39.5	214	4	1	166	254	17	3	1	0.43	1.6	2.3	1.6
31330T179XDB	150	320	179	1340	2040	200	1100	2000	58.5	115	5	1.5	170	300	32	4	1.5	0.83	0.81	1.2	0.8
32232T179DB	160	290	179	1510	2800	265	1300	2200	52.5	145	4	1	176	274	17	3	1	0.43	1.6	2.3	1.6
32034T162XDB	170	260	162	880	1830	180	1400	2200	30.5	134	3	1	184	249	14	2.5	1	0.44	1.5	2.3	1.6
32936T135DB	180	250	135	605	1460	137	1400	2600	14.5	83	2.5	0.6	192	241	11	2	0.6	0.48	1.4	2.1	1.4
32036T150DB	180	280	150	1100	2320	220	1300	2200	29.5	118	3	1	194	267	16	2.5	1	0.43	1.6	2.3	1.6
32236T196DB	180	320	196	1720	3250	300	1100	1900	61.5	156	5	1.5	200	297	14	4	1.5	0.44	1.5	2.3	1.4
32938T102DB	190	260	102	616	1530	143	1300	2400	15	80	2.5	0.6	202	251	11	2	0.6	0.48	1.4	2.1	1.4
32938T122DB	190	260	122	616	1530	143	1300	2400	15.5	100	2.5	0.6	202	251	11	2	0.6	0.48	1.4	2.1	1.4
32038T146X.DB	190	290	146	1120	2400	224	1200	2000	31.5	114	3	1	204	279	16	142	1	0.44	1.5	2.3	1.4
32038T183X.DB	190	290	183	1120	2400	224	1200	2000	32.5	151	3	1	204	279	16	179	1	0.44	1.5	2.3	1.4
32040T154.5X.DB	200	310	154.5	1280	2750	255	1100	1900	39.5	120.5	3	1	214	297	17	147	1	0.43	1.6	2.3	1.6
32044T165X.DB	220	340	165	1540	3350	300	1000	1700	52	127	4	1	236	326	19	157	1	0.43	1.6	2.3	1.6
32044T165X.DB	220	340	165	1540	3350	300	1000	1700	52	127	4	1	236	326	19	157	1	0.43	1.6	2.3	1.6
32044T168X.DB	220	340	168	1540	3350	300	1000	1700	52	130	4	1	236	326	19	160	1	0.43	1.6	2.3	1.6
32248T284.BD	240	440	284	3300	3550	550	800	1400	175	230	5	1.5	262	415	27	240	1.5	0.43	1.6	2.3	1.6
32052T189XDB	260	400	189	1980	4400	380	850	1400	80.5	145	5	1.5	282	383	22	183	1.5	0.43	1.6	2.3	1.6
32052T194XDB	260	400	194	1980	4400	380	850	1400	80.5	150	5	1.5	282	383	22	188	1.5	0.43	1.6	2.3	1.6
